プロスパイン マイタMPシリーズ(マグネットギア)



動力を 1:1で直交して伝達します。
MPシリーズでは、「円盤x円筒」「円筒x円筒」の2通りの組み合わせが可能です。

用途に合わせてお選びください。



円盤×円筒タイプ 円筒×円筒タイプ
円盤×円筒タイプ  円筒×円筒タイプ

(画像をクリックすると、各タイプの仕様をご覧いただけます)

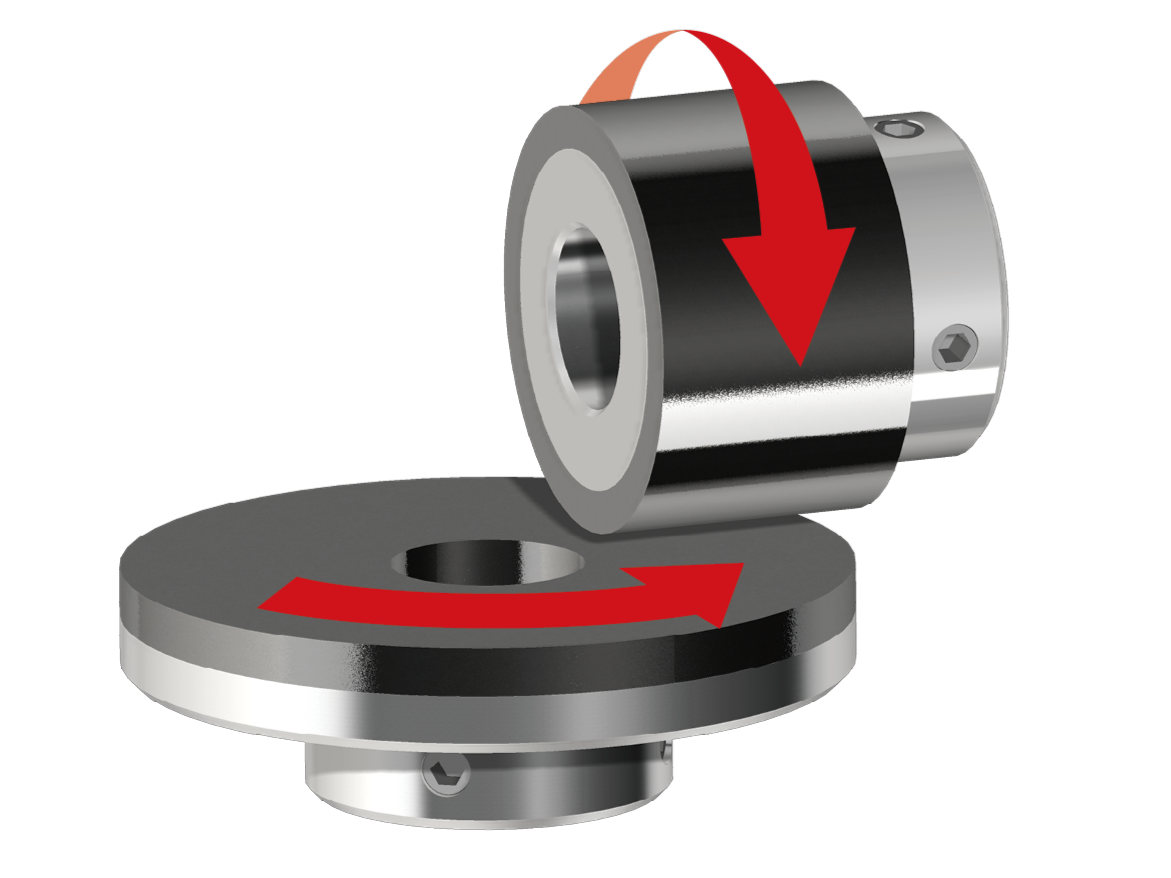

プロスパイン マイタMPシリーズ(円盤×円筒タイプ)☆特許取得済み☆

MP円盤円筒II1706.JPG MP円盤円筒III1706.JPG MP円盤円x筒絵1706.JPG



    ● かみ合い領域を広くすることによって、高トルクを実現しました。

               (国内特許取得済み、国際特許申請中)

    ● シャフトが反りにくく、トルク調整が簡単に行えます。



円盤図面 円筒図面




mp-drw_enban_g.jpg MP公差1706.JPG











MP2235-08 販売中止のお知らせ

2016年1月より、プロスパインマイタMP2235−08の販売を中止しました。

こちらの製品をご検討のお客様には大変ご迷惑をお掛けいたしますが、ご了承下さいますようお願いいたします。



     〈販売中止製品〉

  型式(セット)  MP2235-08

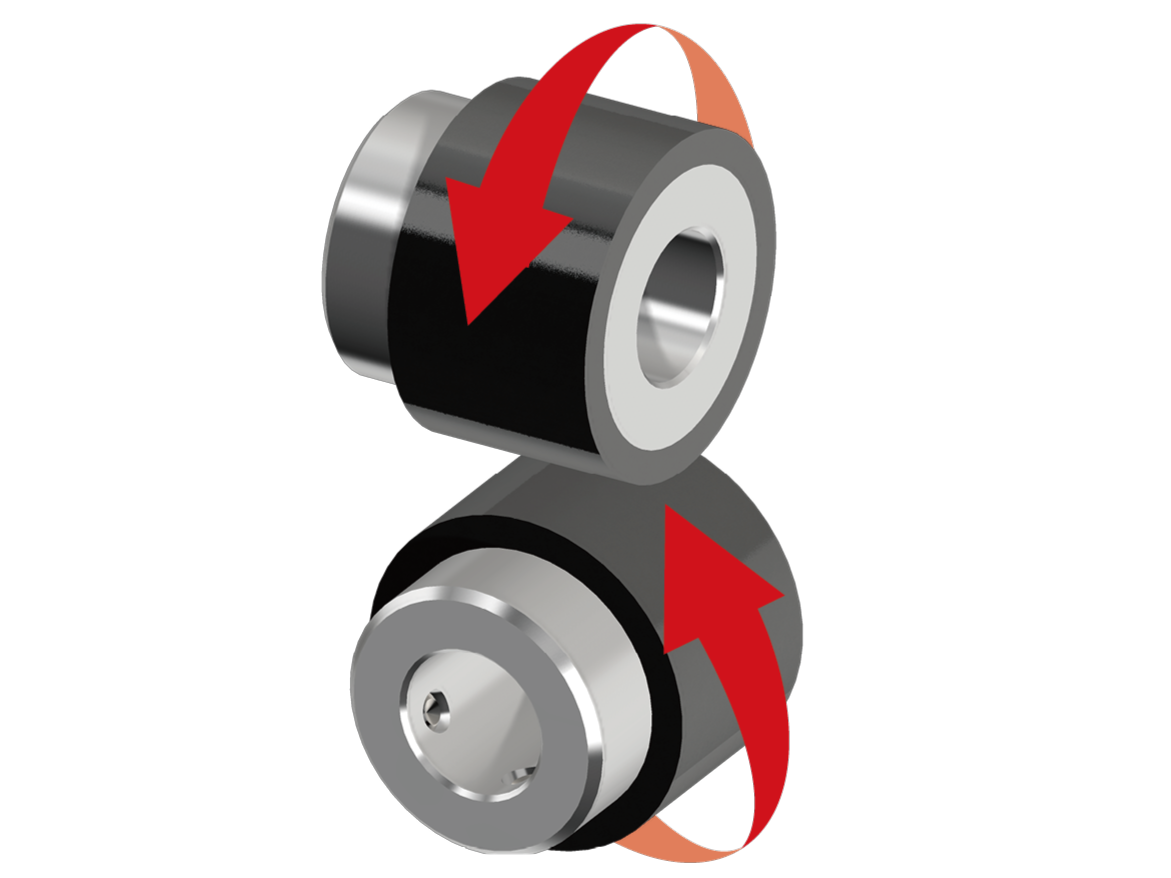

プロスパイン マイタMPシリーズ(円筒×円筒タイプ)

MP円筒円筒写真1706.JPG MP円筒1706.JPG MP円筒円筒絵II1706.JPG



  • 狭い幅にも対応できる省スペースタイプです。
  • 高性能・高品質磁石を採用しています。

   ※エポキシ電着塗装については別途ご相談ください。



円筒図面
mp-drw_entou.jpg        MP公差1706.JPG
